الکتروموتور VEM

الکتروموتور VEM

الکتروموتور VEM: راهنمای جامع
الکتروموتورهای VEM، به عنوان یکی از شناخته‌شده‌ترین برندها در صنعت، به دلیل کیفیت، راندمان و تنوع بالا، انتخابی محبوب برای طیف گسترده‌ای از کاربردها هستند. این مقاله جامع به بررسی دقیق این موتورها، مزایا، معایب، کاربردها و نکات انتخاب و خرید آنها می‌پردازد.

معرفی:

VEM مخفف "Vereinigte Elektrizitäts-Maschinenfabrik" به معنی "کارخانه‌های متحد ماشین‌های الکتریکی" است.
VEM یک شرکت آلمانی پیشرو در تولید موتورهای الکتریکی و گیربکس است.
الکتروموتورهای VEM در انواع مختلف AC و DC با ولتاژ و فرکانس‌های گوناگون تولید می‌شوند.
این موتورها در طیف وسیعی از صنایع از جمله نوار نقاله، پمپ‌ها، فن‌ها، ماشین‌آلات و تجهیزات مختلف کاربرد دارند.
مزایا:

کیفیت بالا: VEM به دلیل کیفیت ساخت بالا و استفاده از مواد مرغوب در تولید موتورهای خود شناخته شده است.
راندمان بالا: موتورهای VEM با راندمان بالا و مصرف انرژی پایین، انتخابی اقتصادی و بهینه هستند.
تنوع بالا: VEM تنوع گسترده‌ای از موتورها را در اندازه‌ها، توان‌ها، سرعت‌ها و گشتاورهای مختلف ارائه می‌دهد.
قابلیت اطمینان بالا: موتورهای VEM به دلیل طراحی و ساخت دقیق، از عمر طولانی و قابلیت اطمینان بالایی برخوردارند.
سرویس و نگهداری آسان: موتورهای VEM به گونه‌ای طراحی شده‌اند که تعمیر و نگهداری آنها آسان باشد.
گارانتی و خدمات پس از فروش: VEM برای موتورهای خود گارانتی و خدمات پس از فروش ارائه می‌دهد.


کاربردها:

نوار نقاله
پمپ‌ها
فن‌ها
ماشین‌آلات
تجهیزات
صنایع غذایی
صنایع دارویی
صنایع شیمیایی
صنایع نساجی
صنایع فولاد
معادن
و بسیاری از کاربردهای دیگر
نکات انتخاب و خرید:

توان: توان مورد نیاز موتور را با توجه به کاربرد مورد نظر خود انتخاب کنید.
سرعت: سرعت مورد نیاز موتور را با توجه به کاربرد مورد نظر خود انتخاب کنید.
گشتاور: گشتاور مورد نیاز موتور را با توجه به کاربرد مورد نظر خود انتخاب کنید.
ولتاژ: ولتاژ مورد نیاز موتور را با توجه به برق موجود در محل نصب انتخاب کنید.
فرکانس: فرکانس مورد نیاز موتور را با توجه به برق موجود در محل نصب انتخاب کنید.
ابعاد: ابعاد موتور را با توجه به فضای موجود برای نصب انتخاب کنید.
قابلیت‌های اضافی: در صورت نیاز به قابلیت‌های اضافی مانند ترمز، انکودر و ...، موتور مناسب را انتخاب کنید.




فروش دینام VEM

الکتروموتور وم (VEM) یا دینام VEM در سه گروه زیر به مشتریان ارائه می گردد:

  • الکتروموتور VEM ولتاژ پایین
  • الکتروموتور VEM ولتاژ متوسط
  • الکتروموتور VEM ولتاژ بالا

همچنین از دیگر محصولات این شرکت می توان به الکتروموتور اسلیپ رینگ VEM، الکتروموتور ترمزدار VEM، الکتروموتور ضد انفجار VEM، الکتروموتور آب خنک وی ای ام و الکتروموتور دریایی وی ای ام اشاره نمود. لطفا جهت دسترسی به لیست قیمت الکتروموتور VEM آلمان و کاتالوگ الکتروموتور VEM به بخش مربوطه در بالای صفحه مراجعه نمایید.



مشخصات فنی الکتروموتور وی ای ام آلمان

در این قسمت به معرفی انواع الکتروموتور های IEC و ولتاژ پایین VEM می پردازیم.





مشخصات فنی الکتروموتور VEM
  • نوع الکتروموتور: قفس سنجابی
  • شرایط کار: دائم کار یا S1
  • خنک کنندگی: از بیرون با فن
  • کلاس حرارتی: F و ۱۵۰ درجه سانتی گراد
  • فرکانس: ۵۰ و ۶۰ هرتز
  • ولتاژ: ۲۰۰ تا ۵۰۰ ولت
  • الکتروموتور: قابل ارائه در دو نوع تک و سه فاز
  • جنس الکتروموتور: در دو نوع بدنه آلومینیوم و بدنه چدن
  • اندازه: ۵۶ تا ۳۱۵ میلی متر
  • توان: ۰.۰۶ تا ۱۳۲ کیلووات
  • سرعت (دور در دقیقه): ۷۰۰ تا ۳۰۰۰
  • کلاس حفاظتی: IP55, 56



پلاک خوانی موتور VEM ولتاژ پایین





مثال: K21R 132 SX 2 KR

پلاک خوانی موتور VEM
VIK KR ۲ X S ۱۳۲ R ۱ ۲ K
۱۰ ۹ ۸ ۷ ۶ ۵ ۴ ۳ ۲ ۱

۱. مدل طراحی موتور

  • قفسه سنجابی k
  • انرژی ذخیره کن w

۲. حالت طراحی

  • P,1,2

۳. شماره مشخصه استاندارد

  • ۰,۱,۲,۵ سری جدید
  • E:‎ سری قدیمی

۴. درجه حفاظت

  • R,O :IP55
  • V,W :IP56
  • Q,M :IP65
  • F :IP55 هوا خنک

۵. ارتفاع شافت بر حسب میلی متر

  • ۶۳، ۷۱، ۸۰، ۹۰، ۱۰۰، ۱۱۲، ۱۳۲، ۱۶۰، ۱۸۰، ۲۰۰، ۲۲۵، ۲۵۰، ۲۸۰، ۳۱۵، ۳۵۵، ۴۰۰

۶. ارتفاع پایه

  • به ترتیب از کوتاه تا بلند K<G<S<M<L
  • ۷. نماد برای خروجی های مختلف
  • X,Y,Z

۸. تعداد پل های موتور

  • ۲ و ۴ و ۶ و ۸ و غیره

۹ و ۱۰. نمادهای خاص

  • KR:‎ تعبیه جعبه ترمینال در سمت راست موتور
  • VIK:‎ مدل VIK



مشخصات برقی الکتروموتور VEM سری KR

اطلاعات برقی دینام VEM سری KR
دور محدوده توان نامی (کیلووات) تعداد قطب Cos Φ
موتور VEM سری KR سه فاز ۷۵۰ دور ۰.۰۹ تا ۲۸۰ ۸ ۰.۵۱ تا ۰.۸۴
موتور VEM سری KR سه فاز ۱۰۰۰ دور ۰.۰۹ تا ۳۵۵ ۶ ۰.۵۱ تا ۰.۸۷
موتور VEM سری KR سه فاز ۱۵۰۰ دور ۰.۰۶ تا ۵۰۰ ۴ ۰.۶۰ تا ۰.۸۹
موتور VEM سری KR سه فاز ۳۰۰۰ دور ۰.۰۹ تا ۵۰۰ ۲ ۰.۷۲ تا ۰.۹۳

* موارد فوق قفس سنجابی، هوا خنک، دائم کار و در کلاس کاری S1 هستند.

* در الکتروموتور VEM سری KR، ولتاژ ۴۰۰ ولت، فرکانس ۵۰ هرتز، کلاس حرارتی F، درجه حفاظت IP55 و کلاس بازدهی IE1 است.

* الکتروموتور قابلیت راه اندازی در فرکانس ۶۰ هرتز را هم دارد.



اطلاعات ابعادی الکتروموتور VEM سری KR

مشخصات ابعادی موتور VEM سری KR
دور فریم سایز قطر شافت (میلی متر) وزن (کیلوگرم)
الکتروموتور VEM سری KR سه فاز ۷۵۰ دور ۷۱ تا ۳۵۵ ۱۴ تا ۱۰۰ ۴.۹ تا ۲۴۰۰
الکتروموتور VEM سری KR سه فاز ۱۰۰۰ دور ۶۳ تا ۳۵۵ ۱۱ تا ۱۰۰ ۴.۳ تا ۲۵۰۰
الکتروموتور VEM سری KR سه فاز ۱۵۰۰ دور ۵۶ تا ۳۵۵ ۹ تا ۱۰۰ ۴.۳ تا ۲۵۰۰
الکتروموتور VEM سری KR سه فاز ۳۰۰۰ دور ۵۶ تا ۳۵۵ ۹ تا ۱۰۰ ۴.۴ تا ۲۴۰۰

* الکتروموتورهای جدول فوق پوسته چدنی دارند.



مشخصات برقی الکتروموتور VEM سری KR در سرعت ۳۰۰۰ دور بر دقیقه (۲ قطب)

اطلاعات برقی دینام VEM سری KR (تعداد ۲ قطب - ۳۰۰۰ دور)
تیپ موتور توان (کیلووات) دور (rpm) Cos Φ
الکتروموتور VEM تیپ K210 56 K2 ۰.۰۹ ۲۸۴۰ ۰.۷۴
الکتروموتور VEM تیپ K21R 56 G2 ۰.۱۲ ۲۸۳۰ ۰.۷۷
الکتروموتور VEM تیپ K21R 63 K2 ۰.۱۸ ۲۷۹۰ ۰.۷۶
الکتروموتور VEM تیپ K21R 63 G2 ۰.۲۵ ۲۸۰۰ ۰.۷۲
الکتروموتور VEM تیپ K21R 71 K2 ۰.۳۷ ۲۷۸۰ ۰.۷۹
الکتروموتور VEM تیپ K21R 71 G2 ۰.۵۵ ۲۷۷۵ ۰.۸۱
الکتروموتور VEM تیپ K21R 80 K2 ۰.۷۵ ۲۸۲۵ ۰.۸۲
الکتروموتور VEM تیپ K21R 80 G2 ۱.۱ ۲۸۳۵ ۰.۸۱
الکتروموتور VEM تیپ K21R 90 S2 ۱.۵ ۲۸۴۰ ۰.۸۶
الکتروموتور VEM تیپ K21R 90 L2 ۲.۲ ۲۸۵۰ ۰.۸۵
دینام VEM تیپ K21R 100 L2 ۳ ۲۸۶۵ ۰.۸۵
دینام VEM تیپ K21R 112 M2 ۴ ۲۹۰۰ ۰.۸۱
دینام VEM تیپ K21R 132 S2T ۵.۵ ۲۸۹۰ ۰.۸۴
دینام VEM تیپ K21R 132 SX2T ۷.۵ ۲۸۸۰ ۰.۸۴
دینام VEM تیپ K21R 132 S2 ۵.۵ ۲۸۷۰ ۰.۸۶
موتور VEM تیپ K21R 132 SX2 ۷.۵ ۲۸۹۰ ۰.۸۵
موتور VEM تیپ K21R 160 M2 ۱۱ ۲۹۰۵ ۰.۸۸
موتور VEM تیپ K21R 160 MX2 ۱۵ ۲۹۴۰ ۰.۸۹
موتور VEM تیپ K21R 160 L2 ۱۸.۵ ۲۹۲۵ ۰.۹۰
موتور VEM تیپ K21R 180 M2 ۲۲ ۲۹۳۵ ۰.۹۰

* موارد جدول فوق به عنوان نمونه ارائه شده اند، جهت مشاهده سایر مدل ها و کسب اطلاعات بیشتر به کاتالوگ الکتروموتور VEM مراجعه نمایید.



مشخصات ابعادی الکتروموتور VEM KR در ۳۰۰۰ دور

اطلاعات ابعادی موتور VEM KR (تعداد ۲ قطب - ۳۰۰۰ دور)
تیپ موتور سایز فریم قطر شافت (میلی متر) وزن (کیلوگرم)
دینام VEM تیپ K210 56 K2 ۵۶ ۹ ۴.۴
دینام VEM تیپ K21R 56 G2 ۵۶ ۹ ۴.۵
دینام VEM تیپ K21R 63 K2 ۶۳ ۱۱ ۴.۹
دینام VEM تیپ K21R 63 G2 ۶۳ ۱۱ ۵.۲
دینام VEM تیپ K21R 71 K2 ۷۱ ۱۴ ۶.۷
موتور VEM تیپ K21R 71 G2 ۷۱ ۱۴ ۷.۶
موتور VEM تیپ K21R 80 K2 ۸۰ ۱۹ ۱۰.۷
موتور VEM تیپ K21R 80 G2 ۸۰ ۱۹ ۱۱.۵
موتور VEM تیپ K21R 90 S2 ۹۰ ۲۴ ۱۶
موتور VEM تیپ K21R 90 L2 ۹۰ ۲۴ ۱۹
الکتروموتور VEM تیپ K21R 100 L2 ۱۰۰ ۲۸ ۲۵
الکتروموتور VEM تیپ K21R 112 M2 ۱۱۲ ۲۸ ۳۲
الکتروموتور VEM تیپ K21R 132 S2T ۱۳۲ ۳۸ ۴۰
الکتروموتور VEM تیپ K21R 132 SX2T ۱۳۲ ۳۸ ۴۸
الکتروموتور VEM تیپ K21R 132 S2 ۱۳۲ ۳۸ ۵۰
الکتروموتور VEM تیپ K21R 132 SX2 ۱۳۲ ۳۸ ۵۹
الکتروموتور VEM تیپ K21R 160 M2 ۱۶۰ ۴۲ ۸۸
الکتروموتور VEM تیپ K21R 160 MX2 ۱۶۰ ۴۲ ۱۳۱
الکتروموتور VEM تیپ K21R 160 L2 ۱۶۰ ۴۲ ۱۳۸
الکتروموتور VEM تیپ K21R 180 M2 ۱۸۰ ۴۸ ۱۷۸

* موارد جدول فوق به عنوان نمونه ارائه شده اند، جهت مشاهده سایر مدل ها و کسب اطلاعات بیشتر به کاتالوگ الکتروموتور VEM مراجعه نمایید.



الکتروموتور وی ای ام القایی اسلیپ رینگ





مشخصات فنی الکتروموتور القایی اسلیپ رینگ VEM

  • اندازه: ۱۳۲ تا ۳۱۵ میلی متر
  • توان: از ۲.۲ تا ۱۳۵ کیلووات
  • سرعت: ۱۵۰۰ و ۱۰۰ و ۷۵۰ و ۶۰۰ و ۵۰۰ rpm
  • نوع حفاظت: IP54, 55, 56,65
  • نوع نصب: پایه دار، فلنج دار و پایه فلنج
  • نحوه خنک کاری: IC410, IC411, IC416
  • شرایط دمایی کارکرد: از -۲۰ تا +۴۰ درجه سانتی گراد



الکتروموتور وی ای ام سنکرون مغناطیس دائم





الکتروموتور وی ای ام ضد انفجار (VEM EX electri Motor)

لطفا جهت دریافت مشخصات فنی این محصول به صفحه موتور ضد انفجار VEM مراجعه نمایید.





الکتروموتور وی ای ام ولتاژ بالا (سنکرون) Synchronous Motor





الکتروموتور سنکرون برای مواردی که نیاز به گشتاور بالا باشد مورد استفاده قرار می گیرد.

این موتورها سه فاز وبا کیفیت بالا می باشند که در صنایع سنگین مانند فولاد و نورد که نیاز به گشتاور بالا می باشند مورد استفاده قرار می گیرند.



الکتروموتور وی ای ام ولتاژ بالا (آسنکرون قفسه سنجابی)





الکتروموتور وی ای ام ولتاژ بالا (آسنکرون اسلیپ رینگ)





الکتروموتور وی ای ام دالاندر





ویژگی الکتروموتور دالاندر VEM
  • جنس بدنه: چدن
  • وزن بالای بدنه سبب لرزش کم موتور می شود.
  • کلاس حرارتی: کلاس حرارتی F با ۱۵۰ درجه سانتی گراد، کلاس حرارتی H با ۱۸۰ درجه سانتی گراد
  • مصرف پایین



موتور وی ای ام ترکشن (Three-phase AC)





موتور ترکشن VEM مخصوص حمل و نقل

از موتور ترکشن VEM در زمینه حمل و نقل ریلی مورد استفاده قرار می گیرد. این شرکت در چند دهه اخیر توانسته در جهت تولید و توسعه الکتروموتورهای ترکشن فعالیت موفقی داشته باشد. الکتروموتورهای ترکشن آسنکرون برای انواع لوکوموتیو الکتریکی و لوکوموتیوهای با سوخت دیزل الکتریک و ماشین آلات راه سازی مورد استفاده قرار داده می شوند.



الکتروموتور ترمزدار وی ای ام (Brake Motor)





الکتروموتور ترمزدار VEM در مواردی که نیاز به عدم برگشت در زمان توقف در کارکردشان می باشد مورد استفاده قرار می گیرند. در صنایع مختلفی مانند بالابرهای خانگی، جرثقیل، نوارنقاله، ماشین آلات خطوط انتقال، دستگاههای بسته بندی، صنایع معدنی بکار گرفته می شود.



الکتروموتور وی ای ام میز غلطکی (Roller Table)



این موتورها بعنوان یک ابزار مهم و حساس در صنایع فولاد و نورد بکارگیری می شوند. این حالت بخاطر شرایط کار آن استارت، ترمز، حالت های مختلف کارکرد، کار کردن تحت بارهای مختلف، کارکردهای کوتاه و پیوسته از اهمیت خاصی برخوردار هستند. این موتورها دارای سیم پیچی خاصی هستند که برای کار در کانوایرها استفاده می شوند.

مشخصات فنی الکتروموتور میز غلطکی Roller Table - VEM

  • سایز فریم: ۱۱۲ تا ۴۰۰
  • توان خروجی: ۲۹۰ تا ۰.۴ Kw
  • دور خروجی: ۱۵۰۰ و ۱۰۰ و ۷۵۰ و ۶۰۰ و ۵۰۰ rpm
  • کلاس حفاظتی: IP55,56,65
  • نحوه نصب: پایه دار، پایه فلنج و خروجی فلنج
  • نحوه خنک کاری: IC410
  • شرایط دمایی کارکرد:
  • -۲۰ تا +۴۰ درجه سانتی گراد
  • و -۴۰ تا +۶۰ درجه سانتی گراد در شرایط خاص



انواع حالات نصب در الکتروموتور VEM





مزایای الکتروموتور VEM
  • راندمان بالا
  • سر و صدای کم
  • هماهنگی کاری کامل با اینورتر
  • لرزش کم
  • کلاس حرارتی F



کاربرد الکتروموتور VEM

  • الکتروموتور خودروسازی
  • الکتروموتور کاشی و سرامیک
  • الکتروموتور صنایع غذایی
  • الکتروموتور دارو سازی
  • الکتروموتور صنایع سیمان
  • الکتروموتور صنایع پتروشیمی
  • نفت و گاز
  • الکتروموتور صنایع فولاد و نورد
  • الکتروموتور کشاورزی
  • الکتروموتور حمل و نقل ریلی



الکتروموتورهای شرکت VEM آلمان

امروزه الکتروموتورها در انواع مختلف در صنعت استفاده می شوند. الکتروموتورها با خواص ویژه خود، کارایی بسیار زیادی در فرآیندهای تولید دارند. رنج تولیدات الکتروموتورهای سه فاز VEM تمامی نیازهای مشتریان را با توجه به نوع کارکرد و شرایط محیطی تامین می کنند. شرکت VEM قصد دارد با در نظر گرفتن موارد ذیل در بازارهای اروپایی نقش فعال تری را ایفا نماید:

  • موتور با کارایی بالا به عنوان مبنایی برای عملکرد کارآمد موتور
  • برنامه های کاربردی برای تولید الکتروموتور مطابق با استاندارد و IP55 (قابلیت ارتقاع تا IP66 مطابق با درخواست مشتری).
  • قابلیت نصب ترمینال باکس در قسمت بالا، چپ و یا راست الکتروموتور
  • افزایش طول عمر مفید، قابلیت اطمینان بالا و کلاس حرارتی F مطابق با استاندارد (قابلیت ارتقاع به کلاس حرارتی H مطابق با درخواست مشتری).
  • سازگار با محیط زیست با توجه به سیستم تهویه هوای کم صدا
  • رعایت استانداردهای اروپای شرقی
  • قابلیت انتخاب بین سری های کلاسیک IEC/DIN و سری های پیشرفته براساس ابعاد و طریقه نصب الکتروموتور با توجه به استاندارد IEC 60072
  • قابلیت ترکیب با اجزای دیگر مانند اینکدر، ژنراتور، ترمز، نمایشگر سرعت و سیستم تهویه با توجه با درخواست و نیاز مشتری
  • الکتروموتورهای شرکت VEM با توجه به مصرف پایین انرژی و قرارگیری در کلاس بازدهی IE3 دوستدار محیط زیست می باشند. همچنین کلاس های بازدهی دیگر (IE1 و IE2)با توجه به استانداردهای اتحادیه اروپا EC No. 640/2009 و EU No. 4/2014و الزامات منطقه مورد استفاده، قابل ارائه به مشتری می باشد.
  • شرکت VEM از فلز چدن برای الکتروموتورهای سری جدید خود استفاده می کند. این نوع ساخت قوی و کم ارتعاش کاربردهای فراوانی در الکتروموتورهای این شرکت دارد. روتورهای این الکتروموتورها از جنس مس می باشد که به صورت ریخته گری و با آخرین تکنولوژی های روز تولید می شود.
  • نحوه نصب الکتروموتورهای VEM در تمامی کلاس های بازدهی مطابق با استانداردهای IEC 60072-1 و EN 50347 می باشد.



کد IE

در طول چند سال گذشته، با توجه به پیشرفت های جهانی در زمینه الکتروموتورموتورهای کم مصرف، مقررات و استانداردهای گوناگونی در هر کشور ایجاد شده است. این موضوع مقایسه محصولات را با یکدیگر دشوار می سازد. به این ترتیب استاندارد جدید IEC/EN، (60034-30)‎ برای ایجاد یک مبنای مشترک جهانی تدوین گردید. این استاندارد در محدوده توانی ۰.۷۵ کیلو وات تا ۳۷۵ کیلو وات برای الکتروموتورهای ۲ ، ۴ و ۶ قطب قابل استفاده می باشد.

هنگامی که استاندارد IEC/EN 60034-30-1 به تصویب رسید، دامنه کاربرد آن گسترش یافت. در حال حاضر این استاندارد در محدود توان خروجی ۰.۱۲ کیلو وات تا ۱۰۰۰ کیلو وات در حال اجراست و شامل الکتروموتورهای ۸ قطب نیز می شود. با توجه به استاندارد استفاده شده برای تعیین درجه حفاظت (IP)، کلاس های بازدهی بین المللی با حروف IE و مطابق ذیل نشان داده می شوند:

کد IE
IE4 IE3 IE2 IE1
بازده فوق برتر بازده برتر بازده بالا بازده استاندارد



استانداردها و مقررات

الکتروموتورهای VEM از تمامی استانداردها و مقررات ذیل پیروی می کنند:

استاندارد الکتروموتورهای VEM
عنوان اروپایی EN بین المللی IEC
الکتروموتورهای دوار- دسته بندی و عملکرد ۶۰۰۳۴-۱ ۶۰۰۳۴-۱
روش های تعیین تلفات و بازدهی الکتروموتورها ۶۰۰۳۴-۲-۱ ۶۰۰۳۴-۲-۱
کلاس های بازدهی الکتروموتورهای تک سرعته، سه فاز، قفس سنجابی ۶۰۰۳۴-۳۰-۱ ۶۰۰۳۴-۳۰-۱
درجه حفاظت ارائه شده برای الکتروموتورها (IP) ۶۰۰۳۴-۵ ۶۰۰۳۴-۵
فضاهای قابل انفجار و احتراق، حفاظت از تجهیزات با درجه حفاظت "n" (جدید: افزایش ایمنی "ec" ، بخش ۷) ۶۰۰۷۹-۱۵ (۶۰۰۷۹-۷) ۶۰۰۷۹-۱۵
فضاهای قابل انفجار و احتراق، تجهیزات حفاظت در برابر اشتعال و گرد و غبار توسط محفظه "t" ۶۰۰۷۹-۳۱ ۶۰۰۷۹-۳۱
فضاهای قابل انفجار و احتراق، بخش ۲-۱۰: طبقه بندی فضاها – فضاهای غبار آلود و انفجاری ۶۰۰۷۹-۱۰-۲ ۶۰۰۷۹-۱۰-۲

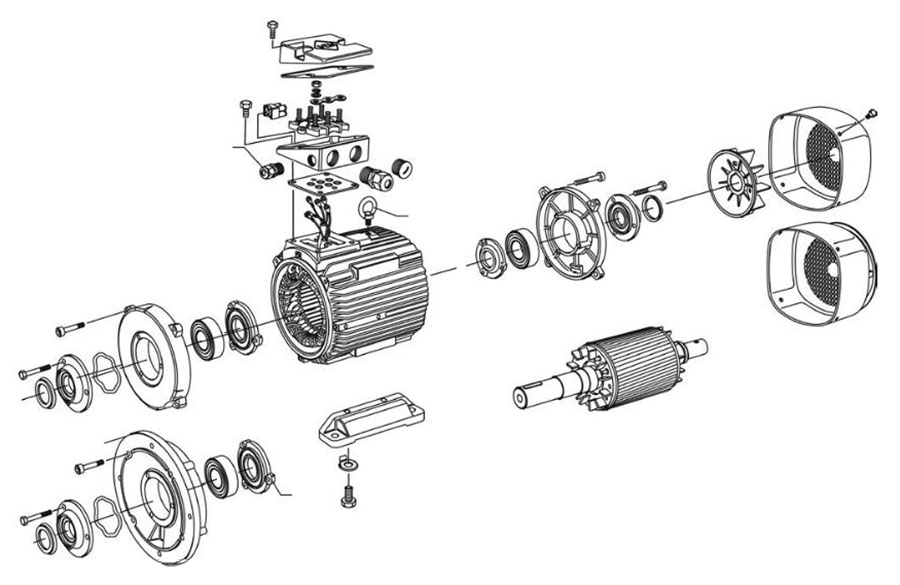

اجزای یک الکتروموتور

الکتروموتور VEM



الکتروموتورها شامل اجزای اصلی زیر می باشند:

  • هوزینگ استاتور با سیم پیچ و هسته لمینت شده
  • درپوش انتهایی به همراه بیرینگ
  • روتور ریخته گری شده (آلومینیوم یا مس)
  • فن با پوسته محافظ
  • جعبه تقسیم

فضای الکتروموتور با هوزینگ، دو عدد درپوش انتهایی، کاور بیرینگ بیرونی، شافت آب بند و گسکت جعبه تقسیم تشکیل شده است. همچنین جعبه تقسیم می تواند در سمت راست، چپ و یا بالای الکتروموتور قرار گیرد.



خنک کن و تهویه

فن های الکتروموتورها از پلاستیک یا آلومینیوم ساخته شده و بصورت شعاعی نصب می شوند که به صورت مستقل از جهت حرکت الکتروموتور عمل خنک کنندگی را انجام می دهند (IC 411 to IEC/EN 60034-6). در صورت درخواست مشتری الکتروموتورهای دو قطب با ارتفاع شفت کمتر و فن وابسته به جهت حرکت با صدای پایین تر نیز تولید و ارائه می گردند.

هنگام نصب الکتروموتورها باید از وجود حداقل فاصله بین دیافراگم فن و دیواره، جهت اطمینان از خنک کاری بدون نقص، اطمینان حاصل کرد. درپوش محافظ فن از جنس فولاد و یا پلاستیک مقاوم در برابر ضربه ساخته می شود.

متریال انواع فن ها
جنس اندازه / نوع
درپوش محافظ فن فن
نوع خاص استاندارد نوع خاص استاندارد
- فولاد آلومینیوم ریخته گری پلاستیک K… ‎/ W… 56 - 132
فولاد پلاستیک آلومینیوم ریخته گری پلاستیک K… ‎/ W… 132 - 225
- فولاد آلومینیوم ریخته گری پلاستیک K… ‎/ W… 250 - 315
- فولاد - آلومینیوم ریخته گری K… ‎/ W… 355



الکتروموتورهای سه فاز با روتور از نوع قفس سنجابی و کلاس بازدهی IE2:

  • هوا خنک، کلاس کاری S1، دائم کار
  • برای ولتاژ نامی، کلاس حرارتی ۱۵۵ (F)، درجه حفاظت IP 55، 50/60 هرتز
گروه کالا
